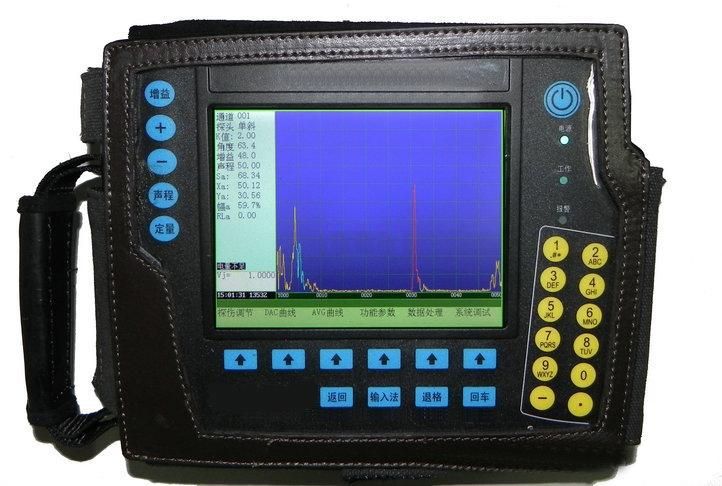

超聲波探傷儀SUD580

◇ 本儀器為工業超聲波無損探傷設備，不可以用于醫療檢測；

◇ 使用本儀器的人員必須具備專業無損檢測知識，以保證安全操作；

◇ 本儀器必須在儀器允許的環境條件下使用，尤其不可在強磁場、強腐蝕的環境下使用；

◇ 在使用過程中請按照本手冊的介紹正確使用，保證安全操作，避免不必要的損失；

◇ 出現故障請與本公司聯系，切勿自行拆卸修理。



SUD580系列概述

SUD580型號支持的功能/性能如表1所示。表1 型號功能列表

◇ 儀器特點

SUD580系列超探儀產品是全數字式超聲波探傷儀，高速度、高精度、高效率、可靠性高、綜合性能好、實時操作。采用先進技術，現場性能卓越。大容量電子硬盤，可性保存。

多通道探傷，可通道另存，便于探傷。

大容量波形存儲，可波形調用。

高速、長時間探傷過程錄像。

全中文顯示，菜單式操作，多個快捷鍵，數碼飛梭旋鈕。操作便捷，技術。

真彩色液晶顯示屏，可根據環境選擇儀器配色方案，屏幕亮度可自由設定。

可拆卸式電池供電，可在線充電，亦可脫機充電?？蛇吂ぷ鬟叧潆?。電池更換方便?？砷L時間在野外作業而無憂慮。其體積小，重量輕，便于攜帶。

◇ 發射脈沖

脈沖幅度和寬度可調，使探頭工作在狀態。

阻抗匹配可選，滿足靈敏度及分辨率的不同工作要求。

四種工作方式：直探頭，斜探頭，雙晶，透射探傷。

◇ 放大接收

實時采樣：高速ADC，充分顯示波形細節。

檢波方式：全波、正半波、負半波、射頻。

閘    門：雙閘門讀數，支持時間閘門與聲程閘門。

增    益：0-110dB多級步距可調?？煞謩e調節基本增益、掃查增益、表面補償，方便探傷設置。支持增益鎖定，支持自動增益。

◇ 報警類型

    閘門進波、閘門失波、曲線進波、曲線失波4種類型可選

◇ 數據存儲

設有存儲快捷鍵，便于操作?？纱鎯?0-100個探傷通道；100-1000個波形存儲；10-20段5分鐘錄像、可快速另存、調用、回放與刪除。

◇ 探傷功能

波峰記憶：實時檢索缺陷波，記錄缺陷值

回波包絡：對缺陷回波進行波峰軌跡描繪，輔助對缺陷定性判斷。

裂紋測深：利用端點衍射波自動測量、計算裂紋深度。

B型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。

孔    徑：在直探頭鍛件探傷工作中，對缺陷的大小進行自動計算即Ф值自動計算功能。

DAC、AVG：直/斜探頭鍛件探傷找準缺陷波自動計算Φ值，可分段制作。

動態記錄：快捷檢測實時動態記錄波形，存儲、回放。

缺陷定位：水平值L、深度值H、聲程值S。

缺陷定量：根據設定基準靈活顯示。

缺陷定性：通過包絡波形，人工經驗判斷。

曲面修正：曲面工件探傷，修正曲率換算。

◇ 實時時鐘記錄

日期、時間跟蹤記錄，并存儲。

◇ 通訊接口

高速USB接口提供傳輸。

◇ 屏幕保護

待機時，儀器屏幕會降低亮度或自動關閉，可使儀器省電，延長使用壽命

3、技術參數

SUD580型號的技術參數詳見表2。

表2 型號技術參數列表

型號	SUD580
檢測范圍	0～9999mm
聲速范圍	1000～9999m/s
增益范圍	0dB～110dB
顯示延遲	-20µs～+3400µs
探頭零偏	0µs～99.99µs
工作頻率	0.2～15MHz
電噪聲水平	≤10％
探頭阻尼	100Ω、150Ω、200Ω、500Ω
重復頻率	10～1000Hz
靈敏度余量	＞62dB（深200mm，Ф2平底孔）
分辨力	＞40dB（5P14）
線性抑制	0～80%（數字抑制）
垂直線性誤差	≤3%
水平線性誤差	≤0.1%
動態范圍	≥32dB
脈沖類型	方波
脈沖強度	多級可調
脈沖寬度	自動匹配/ 50～1000ns
環境溫度	-10℃～﹢50℃
環境濕度	20%～95％ RH
工作時間	≥ 20 hours
電源電壓	DC:7.2V; AC:220V
尺寸	220×175×59（mm）
重量	1.3 kg 含電池

4、儀器主機  標準配置：

整機2年免費維修，耗材除外。

1.     SUD580數字超聲波探傷儀主機

2.     鋰電池組

3.     3A/9V電源適配器

4.     探頭連接電纜

5.     直探頭2.5MHzø20

6.     斜探頭5MHz 13×13K2

7.     背包   1, 耦合劑 1 , 中文說明書及文字資料1 ,  電腦連接線纜 1 ,  通訊軟件(探傷報告
